コードレス電動トルクレンチDA2-STCL
コードレス型は4段切替ギアの採用でトルク範囲
がワイドトルクレンジで超ハイスピード締め付け。
業界最速スピード 毎分回転数 71.6 rpm！
(*500Nm以上のバッテリー式電動トルクレンチ
において）
電源不要！100Vで充電できる大容量リチウム
イオンバッテリー 2個と充電器付き。
油圧トルクレンチの約30倍のスピードで作業
時間の大幅な短縮になります。
電動型は締結完了後、ボルトから反力受けが
自動で離れてボルトへの噛み付きがありません。
|
デジタル電動トルクレンチ DE1-ST |
360度回転安全フリージョイント構造」
・ハンドルトリガー部分について手が捻じれない
自動切替フリージョイント特許構造。反力受けの
配置位置までは360度フリーで回転し、反力を受け
る負荷位置になるとハンドルが固定ロックされ、
終了後に解除が自動的に行われる仕組みです。
作業中や締め終わりに反力で手が挟まれたり、
捻じれを防止するプララドの安全構造。
・7機種：180Nm〜8000Nm
・締め付け完了は設定トルクに達すると自動停止。
遊星ギア構造のためインパクトレンチのような
打撃機構がなく振動や衝撃が一切ありません。
72〜82dB 静音で、夜間でも安心してボルト締め
作業ができます。
（機種や締付けトルクによって異なります。）
エアートルクレンチDP2-STA
「99段階」に設定でき高精度トルク管理。
「トルクメーターTC1」
全機種に取付けられるトルクメーターTC1。
高精度トルクセンサー内蔵で「1Nm単位で実際に
締め付けたトルク値を測定」し記録できます。
・PCへボルトの締付けトルクの測定データを保存
管理できます。
・締め付けトルクの「OK/NG判定」を音とランプで
締め付け状況をお知らせします。
|
|
| プララド 電動トルクレンチ（ナットランナー）の特長 | |
| [ 1. トルク99段階 ・締付繰返し精度±4％ ] トルクレンチのトルク設定は99段階（コードレス型60段階）。コードレス型は繰返し精度±4％の 均一に高精度トルク管理。 docuシリーズ＝最大10,000本のボルト締付けデータを PCへ取込みデータ出力も行えます。 |
|
| [ 2. 「トルク管理」、「角度管理」、「トルク管理 + 角度管理」が可能 ] スナッグトルクから規定角度まで自動でボルト締付け。高精度な角度管理の締付けを実現。 「トルク管理」、「角度管理」、「トルク管理+角度管理」を自動で締付けられる 次世代電動トルクレンチ。DE1 docuプラスとDE1-docu L型プラスが登場。 回転角度設定：「0〜999度」の範囲で1度単位で締め付け角度の設定ができます。 トルク設定：99段階、 回転角度精度 ±5％ 締付繰返トルク精度 ±5％ |
|
| [ 3. 安全なフリージョイント特許構造、無振動・静音 ] 特許の自動切替フリージョイント構造。ハンドル部が360度回転しフリーとロックが 自動的に切り替わり反力で手元がねじれずハンドル位置を安全に確保して作業 ができます。 インパクトレンチのような打撃機構が無いので無振動で大変静音です。 夜間のボルト締め作業でも安心して作業ができます。 |
|
| [ 4. オフセット電動トルクレンチ、オフセット エアートルクレンチ ] ○プレート式熱交換器のメンテ用：オフセット電動レンチ、 オフセット エアートルクレンチ。（Offset gears STX） ○ゲートバルブレンチ用オフセット：バルブの弁棒が長く突き出る場合のオフセットギア。 （Offset gears STX22-02TL-S） ○狭所のボルト締め用：オフセットギア。 （Offset gears ST） |
|
| [ 5. 信頼ある多数の納入実績 ] [納入実績一覧] ○風力発電設備の風車組立と建設 ○送電線鉄塔の多数のボルト締結 ○クレーンや建設機械の組立 ○火力・原子力発電所内の機器のメンテナンス ○化学工場内の多数のフランジのボルトや熱交換器カバーのメンテナンス ○大型トラックのタイヤ交換、ホイールナットの締付けトルク管理 ○鉄道車両の夜間のメンテ作業 ○大型建機のキャタピラーメンテナンス |
|
|
|
 |
| コードレス 機種名 |
締め付けトルク （ Nm ） |
出力軸 （mm） |
毎分回転数 （ rpm ） |
重量 （kg） |
タイプ |
|---|---|---|---|---|---|
| DA2-05STCL | 180Nm-550Nm | 19口 | 71.6 rpm | 5.3 | トルク管理 |
| DA2-05STCL Control | トルク＋角度管理 | ||||
| DA2-10STCL | 230Nm-1000Nm | 19口 | 48.0 rpm | 5.3 | トルク管理 |
| DA2-10STCL Contro | トルク＋角度管理 | ||||
| DA2-20STCL | 270Nm-2000Nm | 25.4口 | 24.6 rpm | 6.8 | トルク管理 |
| DA2-20STCL Control | トルク＋角度管理 | ||||
| DA2-30STCL | 380Nm-3000Nm | 25.4口 | 20.9 rpm | 6.8 | トルク管理 |
| DA2-30STCL Control | トルク＋角度管理 | ||||
| DA2-36STCL | 430Nm-3600Nm | 25.4口 | 15.3 rpm | 6.8 | トルク管理 |
| DA2-36STCL Control | トルク＋角度管理 | ||||
| DA2-48STCL | 540Nm-4800Nm | 38.1口 | 12.9 rpm | 7.8 | トルク管理 |
| DA2-48STCL Control | トルク＋角度管理 | ||||
| DA2-80STCL | 740Nm-8000Nm | 38.1口 | 5.7 rpm | 12.5 | トルク管理 |
| DA2-80STCL Control | トルク＋角度管理 |
| L型 コードレス 機種名 |
締め付けトルク （ Nm ） |
出力軸 （mm） |
毎分回転数 （ rpm ） |
重量 （kg） |
L型 タイプ |
|---|---|---|---|---|---|
| DA2-05STCL-L型 | 180Nm-550Nm | 19口 | 71.6 rpm | 6.2 | トルク管理 |
| DA2-05STCL Control-L型 | トルク＋角度管理 | ||||
| DA2-10STCL-L型 | 230Nm-1000Nm | 19口 | 48.0 rpm | 6.2 | トルク管理 |
| DA2-10STCL Contro-L型 | トルク＋角度管理 | ||||
| DA2-20STCL-L型 | 270Nm-2000Nm | 25.4口 | 24.6 rpm | 7.8 | トルク管理 |
| DA2-20STCL Control-L型 | トルク＋角度管理 | ||||
| DA2-30STCL-L型 | 380Nm-3000Nm | 25.4口 | 20.9 rpm | 7.8 | トルク管理 |
| DA2-30STCL Control-L型 | トルク＋角度管理 | ||||
| DA2-36STCL-L型 | 430Nm-3600Nm | 25.4口 | 15.3 rpm | 7.8 | トルク管理 |
| DA2-36STCL Control-L型 | トルク＋角度管理 | ||||
| DA2-48STCL-L型 | 540Nm-4800Nm | 38.1口 | 12.9 rpm | 9.5 | トルク管理 |
| DA2-48STCL Control-L型 | トルク＋角度管理 | ||||
| DA2-80STCL-L型 | 740Nm-8000Nm | 38.1口 | 5.7 rpm | 13.5 | トルク管理 |
| DA2-80STCL Control-L型 | トルク＋角度管理 | ||||
* 業界最速スピード！毎分回転数 71.6 rpm. 電源不要のバッテリー型で圧倒的なハイスピード。 * 「4段切替ギア」の採用でハイスピードな締付けと 出力トルク範囲が広いワイドトルクレンジを実現。 *新しくなった360度回転する安全フリージョイント構造。 手がねじれず安全、オート切替で作業効率アップ。 * コードレス電動トルクレンチ（バッテリー型）は、締付繰返し精度±4％ * 2-STCLは、増し締め（2段階締め）もできます。 （増し締めをする場合の仮締めトルクは機種最大トルクの60％以下。） * 充電式のコードレスでありながら、コードタイプよりもパワフルでハイスピード。 * DA2-05STCL＝トルク設定30段階。、DA2-10STCL＝トルク設定45段階。 * DA2-20〜DA2-80STCL＝トルク設定60段階。 * 設定トルクで自動停止しビープ音でお知らせ機能。 * ブラシレスDCモーターの採用で30％効率UP。ブラシレスの為、過熱せずメンテナンスフリー * 標準で専用 100V充電器1台と大容量バッテリーが2個付属します。 リチウムイオンバッテリー仕様：容量 18V 5.2Ah （従来よりバッテリー容量20％アップ） 電池残量表示機能付き 専用充電器：電源 AC100V （50/60Hz） *IP67認定（IEC規格）の防塵、防水性能を備えた専用収納ケース付き。 運搬に便利なタイヤと引き出し持ち手付き「トロリー型の収納ケース」になりました。 * コードレスDA2-docuシリーズ（最大4800Nmのモデルまで）もあります DA2-docuシリーズ＝最大10,000本のボルト締め付けデータを保存しPCへ取込みが可能。 （取込内容＝締め付けトルク設定、回転方向、日時、OK判定のデータ） |
|||||
|
 |
 |
| トルクメーター 機種名 |
トルク測定範囲 （ Nm ） |
出力軸 （ mm ） |
スプライン数 |
重量 （ kg ） |
タイプ |
|---|---|---|---|---|---|
| TC1-11 | 110Nm-1,100Nm | 19口 | 26歯 | 2.6 | バッテリー型 100V充電 |
| TC1-41 | 410Nm-4,100Nm | 25.4口 | 26歯 | 2.7 | バッテリー型 100V充電 |
| TC1-55 | 550Nm-5,500Nm | 38.1口 | 45歯 | 5.0 | バッテリー型 100V充電 |
 |
|||||
| オプション ： STトルクメーター TC1 カタログ ・コードレス電動トルクレンチ、電動トルクレンチ、エアートルクレンチに装着できる オプション製品となります。 ・高精度トルクセンサー内蔵で「1Nm単位で実際に締め付けたトルク値を測定」し記録できます。 ・LEDデジタル表示。リアルタイムに締め付けトルクが確認できます。 ・PCへボルトの締付けトルクの測定データを保存・管理できます。 ・締め付けトルクの「OK/NG判定」を音とランプで締め付け状況をお知らせするので 締付不良の防止にも役立ちます。 |
|||||
 |
 |
| 電動200V型 機種名 |
締め付けトルク （ Nm ） |
出力軸 （ mm ） |
毎分回転数 （ rpm ） |
重量 （ kg ） |
タイプ・電源 |
|---|---|---|---|---|---|
| DE1-10ST docu | 170Nm-1000Nm | 19口 | 19.6 rpm | 5.7 | トルク管理 200V |
| DE1-20ST docu | 260Nm-2000Nm | 25.4口 | 12.0 rpm | 6.8 | トルク管理 200V |
| DE1-25ST docu | 450Nm-2500Nm | 25.4口 | 8.0 rpm | 6.8 | トルク管理 200V |
| DE1-36ST docu | 500Nm-3600Nm | 25.4口 | 5.2 rpm | 7.2 | トルク管理 200V |
| DE1-48ST docu | 700Nm-4800Nm | 38.1口 | 4.6 rpm | 9.0 | トルク管理 230V |
| DE1-80ST docu | 1200Nm-8000Nm | 38.1口 | 2.5 rpm | 14.5 | トルク管理 230V |
| DE1-10ST docu プラス |
170Nm-1000Nm | 19口 | 19.6 rpm | 5.7 | 角度管理 200V |
| DE1-20ST docu プラス |
260Nm-2000Nm | 25.4口 | 12.0 rpm | 6.8 | 角度管理 200V |
| DE1-25ST docu プラス |
450Nm-2500Nm | 25.4口 | 8.0 rpm | 6.8 | 角度管理 200V |
| DE1-36ST docu プラス |
500Nm-3600Nm | 25.4口 | 5.2 rpm | 7.2 | 角度管理 200V |
| DE1-48ST docu プラス |
700Nm-4800Nm | 38.1口 | 4.6 rpm | 9.0 | 角度管理 230V |
| DE1-80ST docu プラス |
1200Nm-8000Nm | 38.1口 | 2.5 rpm | 14.5 | 角度管理 230V |
|
|||||
| DE1各機種 最大8000NmのモデルまでL型形状のL型モデルもあります | |||||
| デジタル電動トルクレンチ DE1-docu カタログ （トルク管理） DE1-docuシリーズ＝最大10,000本のボルト締め付けデータを保存しPCへ取込みが可能。 （取込内容＝締め付けトルク設定、回転方向、日時、OK/NG判定のデータ） |
|||||
| 角度締め電動トルクレンチ DE1-docuプラス カタログ （回転角度管理） スナッグトルクから規定角度まで自動でボルト締付け。高精度な角度管理の締付けを実現。 「トルク管理」、「角度管理」、「トルク管理 + 角度管理」を自動で締付けられる 次世代電動トルクレンチ。DE1-docuプラスが登場。 回転角度設定：「0〜999度」の範囲で1度単位で締め付け角度の設定ができます。 トルク設定：99段階 docuシリーズ＝最大10,000本のボルト締め付けデータを保存しPCへ取込みが可能。 （取込内容＝締め付けトルク設定、回転方向、日時、OK/NG判定のデータ） |
|||||
| ハンズフリー共回りストッパーのカタログ | |||||
 |
 |
| 機種名 | 締め付けトルク （ Nm ） |
出力軸 （ mm ） |
毎分回転数 （ rpm ） |
重量 （ kg ） |
タイプ |
|---|---|---|---|---|---|
| VDA-05 | 190Nm-550Nm | 19口 | 71.6 rpm | 5.3 | バッテリー型 100V充電 |
| VDA-05-TC | 190Nm-550Nm | 19口 | 71.6 rpm | 7.9 | バッテリー型 100V充電 |
| HDA-30 | 430Nm-3,600Nm | 25.4口 | 15.3 rpm | 6.8 | バッテリー型 100V充電 |
|
|||||
| 鉄道レール締結用コードレス電動トルクレンチVDAとHDAカタログ | |||||
| 鉄道レール締結ばね・ボルト締め用コードレス電動トルクレンチVDA（充電式） Track construction battery nutrunner * VDA-05-TCは、ボルト締め付けトルクデータを保存できるトルクメーター付きモデル。 ・トルク設定30-60段階。 設定トルクで自動停止。 ・締付繰返し精度±4％（高精度トルク管理） ・「1Nm単位」で締付けトルクを正確に測定。 ・高精度トルクセンサー内蔵でLEDディスプレイ表示。 ・左右両回転とも測定可能。 ・ボルトの締付けデータを保存・管理できます。 ・接続ケーブルなどは一切不要。 ・充電式のバッテリーで動作します。 鉄道 線路の枕木ボルト締め（レール締結用板ばね）のトルク管理工具。 コードレス電動トルクレンチと専用設計フレーム仕様。 ハンドル部でトルク締め操作ができるので、しゃがまず楽に作業ができます。 鉄道の保線向け高精度トルク締めレール締結装置。 ドイツ最大の鉄道会社であるドイツ鉄道（DB）にも納入実績があります。 |
|||||
 |
 |
| ゲートバルブ レンチ機種名 |
出力トルク （ Nm ） |
出力軸 （ mm ） |
毎分回転数 （ rpm ） |
重量 （ kg ） |
タイプ |
|---|---|---|---|---|---|
| DA2 motion-05 | 90Nm-550Nm | 19口 | 99 rpm | 5.3kg | バッテリー型 100V充電 |
| DA2 motion-10 | 120Nm-1,000Nm | 19口 | 63 rpm | 5.3kg | バッテリー型 100V充電 |
| オフセットギア STX22-02TL-S |
バルブの弁棒（ステム）が長く突き出るバルブハンドルの場合のオプション品 | ||||
|
|||||
| ゲートバルブ電動レンチのカタログ 水処理施設、ポンプ所、製油所、プラントのゲートバルブやバタフライバルブで 手作業で回すのは大変な「大型バルブハンドルの開閉作業」を楽に解決します。 電源不要のため、万一の災害や停電時でも使用でき活躍します。 浄水場、ポンプ所 水門の制水扉の開閉。ダムの水門設備。下水処理場（水再生センター）、 製油所、LNG基地のバルブ、シールドトンネルの泥水排出バルブ、石油化学プラントの ゲートバルブやバタフライバルブの開閉が簡単にできます。 手作業で回すのは大変な【大型バルブハンドルの開閉作業】を楽に解決します。 お客様のゲートバルブのハンドル形状に合わせてゲートバルブ専用の先端治具も製作承ります。 専用100V 充電器1台と大容量リチウムイオンバッテリーが2個付属。 バルブの弁棒（ステム）が長く突き出るゲートバルブの場合には オプションのオフセットギア（STX22-02TL-S）もあります。 英語版カタログ |
|||||
| エアー型 機種名 |
締め付けトルク （ Nm ） |
出力軸 （ mm ） |
毎分回転数 ( rpm ) |
重量 （ kg ） |
タイプ |
|---|---|---|---|---|---|
| DP2-05STA | 145Nm-500Nm | 19口 | 26.7 rpm | 4.7 | 新型 |
| DP2-10STA | 270Nm-1000Nm | 19口 | 11.9 rpm | 4.9 | 新型 |
| DP2-20STA | 500Nm-2000Nm | 25.4口 | 5.4 rpm | 6.0 | 新型 |
| DP2-30STA | 600Nm-3000Nm | 25.4口 | 3.4 rpm | 6.6 | 新型 |
| DP2-36STA | 750Nm-3600Nm | 25.4口 | 3.1 rpm | 6.6 | 新型 |
| DP2-48STA | 1200Nm-4800Nm | 38.1口 | 2.2 rpm | 8.6 | 新型 |
| DP2-80STA | 2200Nm-8,000Nm | 38.1口 | 1.1 rpm | 12.7 | 新型 |
|
|||||
| エアートルクレンチ カタログ | |||||
| ・電動コード式は200V、230Vが標準推奨機です。 定格電力：1450W （200V 7.25A） ・100V仕様は最大出力が15％低下します。 ・特殊反力受けの製作も可能です。 ・ボルトの本数が多く、長時間の連続使用の場合はエア型がお勧めです。 ・エア型は【精密レギュレーター、ルブリケータ、エアーフィルター】の3点セット標準装備。 ・必要エア圧： 0.6MPa（6bar）、エア流量は 600L/分以上が必要です。 |

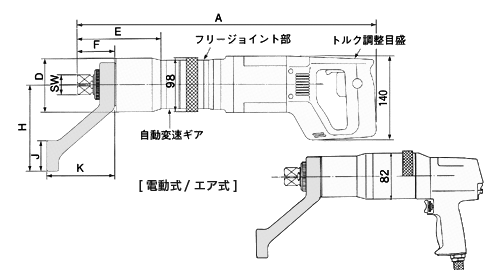

| 電動トルクレンチ、エアートルクレンチ寸法表 （mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 機種 | 仕様 | A | C | D | E | F | H | J | K |
| DP2-05STA | エア | 290 | 72 | 68.5 | 145 | 60.5 | 150 | 90 | 80 |
| DE1-10ST | 電動 | 425 | 85 | 68.5 | 146 | 60.5 | 150 | 90 | 80 |
| DP2-10STA | エア | 306 | 72 | 68.5 | 145 | 60.5 | 150 | 90 | 80 |
| DE1-20ST | 電動 | 449 | 85 | 80 | 132 | 61.5 | 150 | 90 | 100 |
| DP2-20STA | エア | 330 | 72 | 80 | 140 | 61.5 | 150 | 90 | 100 |
| DE1-25ST | 電動 | 449 | 85 | 80 | 132 | 61.5 | 190 | 90 | 100 |
| DP2-30STA | エア | 346 | 72 | 80 | 140 | 61.5 | 190 | 90 | 100 |
| DE1-36ST | 電動 | 465 | 85 | 80 | 132 | 61.5 | 190 | 90 | 100 |
| DP2-36STA | エア | 346 | 72 | 80 | 140 | 61.5 | 190 | 90 | 100 |
| DE1-48ST | 電動 | 497 | 85 | 86 | 161 | 83.5 | 210 | 90 | 130 |
| * 仕様については予告なく変更する場合がございます。詳細図はお問い合わせください。 | |||||||||
 |
 |
 |
 |
電動トルクレンチ・エアートルクレンチはレンタルも可能です。 販売・レンタルともに行っています。 (全製品検定書付き) 電動トルクレンチ（ナットランナー）レンタル専門サイト |
|
||
