油圧トルクレンチVSシリーズは全174機種！最大トルク：45,000Nm。ラチェット部の六角インサートを
ナットに合わせて自由に交換可能（特許構造）。 使用事例： 東京スカイツリーでのボルト締結実績
|
| 油圧トルクレンチSC型 | ||
| 油圧トルクレンチVS型 | ||
| 油圧トルクレンチPET | ||
| 電動エアトルクレンチ | ||
| パワーレンチ | ||
| インパクトソケット | ||
| トルク試験機 | ||
| デジタル自動ポンプ | ||
| 自動油圧ポンプ | ||
| 中型油圧ポンプ | ||
| ボルトテンショナー | ||
| 油圧ナット | ||
| テンションナット | ||
| 超音波ボルト軸力計 | ||
| 超音波軸力測定 | ||
| カタログ資料請求 | ||
 |
||
| 油圧レンチ レンタル | ||
| 油圧レンチVS特長 | ||
特許構造で高い安全性と高精度な締め付け。
自動油圧ポンプを組み合わせることでボルトの締付け
効率がよく、2倍以上の速度を実現。（従来型比）4時間
も掛かっていた大型ボルトの締め・緩め作業が、
これからは1時間で済みます。高精度なトルク管理。

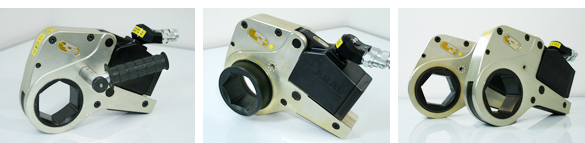

ナット対辺サイズに合わせて交換できます。
（特許構造）
経済的で大変、便利です。フランジのボルトに
合わせてサイズを変更できます。
また本体の厚みが薄いので狭い、高さ制限の
ある場所でも使用できます。

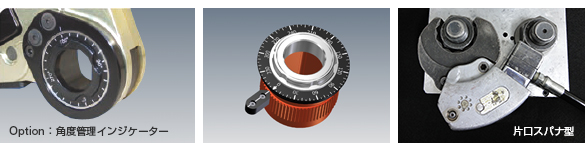

片口スパナ型もあります。
80MPaの超高圧に作用する油圧トルクレンチの内室
は2重構造になっており破裂の危険がありません。
高圧安全2重シリンダー構造を採用しているのは
業界でプララドの油圧トルクレンチだけです。
（特許構造）
また自動で作動する「安全リリーフ弁」が内蔵されています。万一、油圧ホースのカプラが外れて片方だけの接続になっても、バーストしたり高圧になることを完全に防止し非常に安全です。
ラチェットHSX870F、875F、880Fの3モデル追加。
ハウジング全体は航空宇宙機用アルミニウム合金
（強靭軽量合金）を採用。
またハウジングが一体構造で軽量コンパクトに作られ
ています。その為、高い剛性を保証しつつ内部機構を
カバーしており大変安全な設計です。
プララド油圧レンチVS型の特長（他社製との違い）
東京スカイツリーのボルト締め実績 洋上風力発電向けの油圧トルクレンチ 風力発電の大型ボルト締め実績 TOP100イノベーターアワード受賞
| 油圧トルクレンチ 1VSシリーズ 全174機種 | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL1VS PET1VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-124F | 24 | 800Nm | 149 | 32.5 | 109 | 21.5 | 1.6 |
| HSX-127F | 27 | 800Nm | 149 | 32.5 | 111 | 24 | 1.7 |
| HSX-136F | 36 | 1,000Nm | 149 | 32.5 | 116 | 29.5 | 1.8 |
| HSX-141F | 41 | 1,000Nm | 149 | 32.5 | 119 | 32 | 1.9 |
| * 油圧トルクレンチ重量についてはラチェットとドライブユニットの合計です。 * 無料デモ受付、お見積り依頼、カタログの資料請求を承ります。 |
|||||||
| 油圧トルクレンチ 2VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL2VS PET2VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-224F | 24 | 750Nm | 173 | 34.5 | 125 | 21.5 | 2.55 |
| HSX-227W | 24-27 | 1,250Nm | 173 | 38 | 134 | 27.5 | 2.85 |
| HSX-230F | 30 | 1,050Nm | 173 | 34.5 | 128.5 | 25.5 | 2.85 |
| HSX-232W（F） | 24-32 （32） |
1,500Nm （1,250Nm） |
173 | 38 （34.5） |
133 （130.5） |
30 （27.5） |
2.85 （2.65） |
| HSX-236W（F） | 27-36 （36） |
2,500Nm （1,500Nm） |
171 （173） |
38.5 （34.5） |
143.5 （133） |
37 （30） |
2.95 （2.65） |
| HSX-241W（F） | 32-41 （41） |
2,350Nm （2,000Nm） |
173 | 38.5 （34.5） |
141 （137） |
38 （34） |
3.05 （2.75） |
| HSX-246W（F） | 32-46 （46） |
2,500Nm （2,350Nm） |
173 | 38.5 （34.5） |
148 （141） |
41.5 （38） |
3.05 （2.75） |
| HSX-250W（F） | 41-50 （50） |
2,500Nm （2,500Nm） |
173 | 39 （34.5） |
150 （143.5） |
43.5 （40） |
3.15 （2.75） |
| HSX-255W（F） | 41-55 （55） |
2,500Nm （2,500Nm） |
175 （173） |
39 （34.5） |
153.5 （146.5） |
45.5 （43.5） |
3.2 （2.75） |
| HSX-260F | 60 | 2,500Nm | 173 | 34.5 | 153.5 | 45.5 | 2.8 |
| HSX-265F | 65 | 2,500Nm | 179 | 34.5 | 158.5 | 48 | 2.85 |
| HSX-270F | 70 | 2,500Nm | 180 | 34.5 | 163 | 53 | 3.05 |
| * W型は六角インサート交換型です。F型は（ ）内の数値です。
* 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 |
|||||||
| ▲ページTOPへ |
| 油圧トルクレンチ 5VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL5VS PET5VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-532F | 32 | 1,750Nm | 215 | 45 | 165.5 | 27.5 | 5.65 |
| HSX-536W（F） | 24-36 （36） |
2,700Nm （2,000Nm） |
221 （215） |
49 （45） |
172.5 （168.5） |
34.5 （30.5） |
6.0 （5.7） |
| HSX-541F | 41 | 2,700Nm | 221 | 45 | 172.5 | 34.5 | 5.7 |
| HSX-546W（F） | 24-46 （46） |
4100Nm （3,100Nm） |
212 （220） |
49 （45） |
178 （175.5） |
40 （37.5） |
6.1 （5.7） |
| HSX-550W（F） | 30-50 （50） |
5,000Nm （4,100Nm） |
221 | 49 （45） |
184 （178） |
46 （40） |
6.1 （5.8） |
| HSX-555W（F） | 41-55 （55） |
5,500Nm （5,500Nm） |
227.5 （221） |
49 （45） |
186 （184） |
48 （46） |
6.2 （5.8） |
| HSX-560W（F） | 41-60 （60） |
5,500Nm （5,500Nm） |
227.5 （221） |
49 （45） |
189 （186） |
51 （48） |
6.2 （5.9） |
| HSX-565W（F） | 46-65 （65） |
5,500Nm （5,500Nm） |
227.5 | 49 （45） |
193.5 （188） |
55.5 （50） |
6.2 （5.9） |
| HSX-570W（F） | 46-70 （70） |
5,500Nm （5,500Nm） |
228 （227.5） |
49 （45） |
200 （193.5） |
56.5 （55.5） |
6.4 （5.9） |
| HSX-575W（F） | 24-75 （75） |
5,500Nm （5,500Nm） |
228 | 49 （45） |
202 （200.5） |
58.5 （56.5） |
6.4 （6.0） |
| HSX-580W（F） | 80 | 5,500Nm （5,500Nm） |
233 （228） |
45 （45） |
207 （202.5） |
63 （58.5） |
6.2 （6.0） |
| HSX-585F | 50-75 |
5,500Nm | 233 | 45 | 207 | 63 | 6.2 |
| * W型は六角インサート交換型です。F型は（ ）内の数値です。 * 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 * PET型（ホース1本型）の重量は 1.2kg 軽くなります。 |
|||||||
| 油圧トルクレンチ 8VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL8VS PET8VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-870F | 70 | 8,000Nm | 250 | 48 | 208 | 55 | 7.8 |
| HSX-875F | 75 | 8,000Nm | 250 | 48 | 212.5 | 59.5 | 9.7 |
| HSX-880F | 80 | 8,000Nm | 250 | 48 | 212.5 | 59.5 | 9.7 |
| ▲ページTOPへ |
| 油圧トルクレンチ 12VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL12VS PET12VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-1255W（F） | 41-55 （55） |
8,000Nm （7,500Nm） |
296.5 （290） |
57 （51） |
220 （214.5） |
54.5 （49） |
7.8 （7.5） |
| HSX-1260W（F） | 50-60 （60） |
7,500Nm （7,500Nm） |
298 （293.5） |
57 （51） |
226.5 （217.5） |
61 （52） |
7.8 （7.5） |
| HSX-1265W（F） | 36-65 （65） |
11,000Nm （8,000Nm） |
298 （296.5） |
57 （51） |
226.5 （220） |
61 （54.5） |
7.9 （7.5） |
| HSX-1270W（F） | 50-70 （70） |
11,500Nm （11,500Nm） |
300 （298） |
58 （51） |
234.5 （226.5） |
69 （61） |
8.1 （7.6） |
| HSX-1275W（F） | 55-75 （75） |
12,000Nm （12,000Nm） |
300 （298） |
58 （51） |
234.5 （228） |
69 （62.5） |
8.1 （7.6） |
| HSX-1280W（F） | 46-80 （80） |
12,000Nm （12,000Nm） |
300 （298） |
58 （51） |
238 （232） |
72.5 （66.5） |
8.1 （7.7） |
| HSX-1285W（F） | 41-85 （85） |
12,000Nm （12,000Nm） |
300 | 58 （51） |
238 （234.5） |
72.5 （69） |
8.1 （7.8） |
| HSX-1290W（F） | 70-90 （90） |
12,000 （12,000） |
299.5 （300） |
58 （51） |
245.5 （238） |
75 （72.5） |
8.1 （8.2） |
| HSX-1295W（F） | 65-95 （95） |
12,000Nm （12,000Nm） |
300.5 （300） |
58 （51） |
247 （238） |
76.5 （72.5） |
8.2 （8.3） |
| HSX-12100F | 100 | 12,000Nm | 300 | 51 | 245.5 | 75 | 8.0 |
| HSX-12105F | 105 | 12,000Nm | 300 | 51 | 247 | 76.5 | 8.1 |
| HSX-12110F | 110 | 12,000Nm | 305 | 51 | 258 | 83 | 8.4 |
| HSX-12115W | 75-115 | 12,000Nm | 316 | 58 | 273.5 | 90 | 8.5 |
| HSX-12120F | 120 | 12,000Nm | 311 | 51 | 264 | 85 | 8.2 |
| * W型は六角インサート交換型です。F型は（ ）内の数値です。 * PL12VSより持ちやすく便利な安全取手が標準装備。 * 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 |
|||||||
| ▲ページTOPへ |
| 油圧トルクレンチ 20VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL20VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-2055F | 55 | 12,000Nm | 340 | 65.5 | 259 | 53 | 15.5 |
| HSX-2065W（F） | 55-65 （65） |
14,000Nm （13,000Nm） |
354 （347） |
65.5 | 272.5 （270） |
61.5 （59） |
16.9 （15.6） |
| HSX-2075F | 75 | 14,000Nm | 354 | 65.5 | 272.5 | 61.5 | 15.8 |
| HSX-2080F | 80 | 15,500Nm | 355 | 65.5 | 276 | 65 | 15.9 |
| HSX-2085W | 75-85 | 20,000Nm | 357 | 65.5 | 386.5 | 75.5 | 17.0 |
| HSX-2090F | 90 | 16,000Nm | 357 | 65.5 | 281.5 | 70.5 | 16.0 |
| HSX-2095W（F） | 65-95 （95） |
20,000Nm | 360 （357） |
65.5 | 296 （286.5） |
85 （75.5） |
17.2 （16.3） |
| HSX-20105W（F） | 75-105 （105） |
20,000Nm | 360 | 65.5 | 398.5 （296） |
87.5 （82.5） |
17.5 （16.5） |
| HSX-20110F | 110 | 20,000Nm | 362 | 65.5 | 296.5 | 85.5 | 16.8 |
| HSX-20115W（F） | 109-115 （115） |
20,000Nm | 364 （360） |
65.5 | 302.5 （298.5） |
91.5 （87.5） |
17.8 （17.0） |
| HSX-20120W（F） | 105-120 （120） |
20,000Nm | 367 （363） |
65.5 | 314 （301.5） |
95 （90.5） |
18.3 （17.2） |
| HSX-20130F | 130 |
20,000Nm | 367 | 65.5 | 314 | 95 | 18.3 |
| HSX-20135W（F） | 135 | 20,000Nm | 377 （369） |
65.5 | 333 （316） |
105 （97） |
19 （18.7） |
| HSX-20145F | 145 | 20,000Nm | 377 | 65.5 | 333 | 105 | 19.6 |
| * W型は六角インサート交換型です。F型は（ ）内の数値です。 * 持ちやすく便利な安全取手が標準装備。 * 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 |
|||||||
| ▲ページTOPへ |
| 油圧トルクレンチ 30VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL30VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-30100F | 100 | 30,000Nm | 379.5 | 77 | 318 | 92.5 | 24.0 |
| HSX-30105F | 105 | 30,000Nm | 379.5 | 77 | 318 | 92.5 | 24.0 |
| HSX-30115W | 80-115 | 30,000Nm | 389 | 77 | 327.5 | 99.5 | 26.2 |
| HSX-30130W（F） | 120-130 | 30,000Nm | 405 （389） |
77 | 350 （327.5） |
112 （99.5） |
27.0 （26.3） |
| HSX-30145F | 145 | 30,000Nm | 405 | 77 | 350 | 112 | 27.1 |
| * W型は六角インサート交換型です。F型は（ ）内の数値です。 * 持ちやすく便利な安全取手が標準装備。 * 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 |
|||||||
| 油圧トルクレンチ 45VSシリーズ | |||||||
|---|---|---|---|---|---|---|---|
| ドライブ型式 PL45VS |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
|||
| L [全長] | B [幅] | H [高さ] | R [半径] | ||||
| HSX-45115F | 115 | 45,000Nm | 393.5 | 86 | 334.5 | 96 | 32.9 |
| HSX-45120F | 120 | 45,000Nm | 393.5 | 86 | 334.5 | 96 | 32.9 |
| HSX-45135F | 135 | 45,000Nm | 401 | 86 | 356 | 109 | 34.1 |
| HSX-45145F | 145 | 45,000Nm | 426 | 86 | 376 | 119 | 35 |
| HSX-45155F | 155 | 45,000Nm | 426 | 86 | 376 | 119 | 35.0 |
| HSX-45165F | 165 | 45,000Nm | 429.5 | 86 | 379.5 | 122.5 | 36.0 |
| HSX-45185F | 185 | 45,000Nm | 453.5 | 86 | 400.5 | 132.5 | 37.2 |
| * 油圧トルクレンチ納入実績一覧 * 油圧レンチ重量についてはラチェットとドライブユニットの合計です。 * 延長反力受けなどのカスタマイズや冶具の製作も行っております。 * 油圧トルクレンチ・センターホール型（VSシリーズ）は全174機種。 他にCH型や油圧レンチ 片口スパナタイプもあります。 * 仕様については予告なく変更する場合がございます。詳細図はお問い合わせください。 * 油圧トルクレンチの無料デモ受付、お見積り依頼、カタログ資料請求を承ります。 |
|||||||
 |
|||||||
| 油圧トルクレンチ カタログ（センターホール型） | |||||||
| ハンズフリー共回りストッパーのカタログ | |||||||
| 風力発電の大型ボルト締め実績 | |||||||
| 型式 REシリーズ |
適用ナット 対辺(mm) |
最大トルク (Nm) |
各部寸法(mm) | 重量 (kg) |
||
|---|---|---|---|---|---|---|
| A [中心長さ] | B [軸部] | C [幅] | ||||
| RE500 | AF185 | 50,000Nm | 550 | 550 | 132 | 34 |
| RE1000 | AF230 | 100,000Nm | 600 | 600 | 180 | 45 |
| RE1500 | AF320 | 150,000Nm | 825 | 560 | 320 | 76 |
| * 世界最大級のトルク：「150,000Nm」の油圧トルクレンチ RE1500 メガネ型 | ||||||

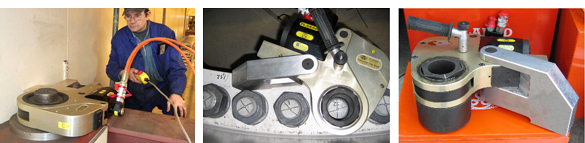

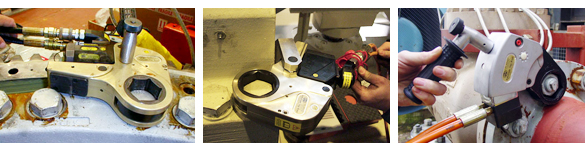

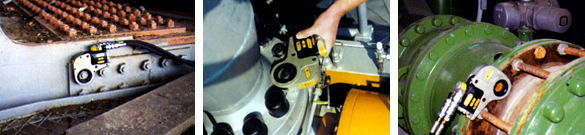

| プラントのフランジボルト、風力発電、洋上風力発電、火力発電、原子力発電、水力発電所、 建設工事、製鉄所、建機メンテナンス、タワークレーンの組立・分解など幅広く大型ボルト締め 作業の現場で活躍するプララド油圧トルクレンチ。プラント定修工事のボルト締結など。 【関連情報】ボルト締付技術資料です。 ボルト締付トルク表 (締付トルクが分からない場合に最高限度値としてご参考ください。) ボルトサイズ表 （ボルト・ナット対辺寸法。） |
 |
||
 |
|
油圧トルクレンチ（油圧レンチ）や油圧ポンプなど大型ボルト締め付け工具の 各製品はレンタルも可能です。(全製品検定書付き) 油圧トルクレンチ・レンタルサイト |
|
||
|
||
