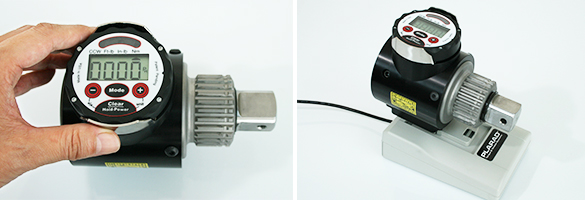

トルク試験機
自動油圧ポンプ
中型油圧ポンプ
小型油圧ポンプ
ボルトテンショナー
油圧ナット
超音波ボルト軸力計
超音波軸力測定
カタログ資料請求

電動トルクレンチの工具レンタル
電動レンチレンタル料金


電動ナットランナー(電動トルクレンチ)

電動スピードトルクレンチ

電動ナットランナー(電動トルクレンチ)

ボルト締め付けにはクラッチを内蔵し出力回転数
が高低速に自動で切替わるフルオート機構。
(構造特許申請中)
始めは高速回転でボルトを締めていき、最終は
自動的に低速に切り替わり油圧レンチ並みの
高いトルク精度で締め上げます。この高速・低速
ギアの切替は専用LSIのマイコン内蔵で自動的に
行われる為、操作はトリガーを引くだけ。
わずらわしい手動レバーの切替操作が不要。

電動トルクレンチ:ハイスピード、最大トルク12,000Nm

エアトルクレンチ(エアナットランナー)

「業界最速クラス、超ハイスピード!」
PL03STA 300Nm: 回転数 320 rpm
PL08STA 800Nm: 回転数 92 rpm
PL12STA 1200Nm: 回転数 43.3 rpm

・高低速スピード自動切替構造で従来のナットランナー
の約5倍の締付けハイスピードを実現。
さらに油圧トルクレンチの約30倍のスピードで作業
時間の大幅な短縮になります。

・締め付け完了は設定トルクに達すると自動停止。
・電動型は締結完了後、ボルトから反力受けが
自動で離れボルトかじりがありません。


ナットランナーは振動がなく静音65dB


「遊星ギア構造で、静音 65dB!無振動」
(等価騒音レベルLAeq 距離 1mの測定値)
機種や締付けトルクによっては65〜77dB。
夜間でも安心してボルト締結作業ができます。

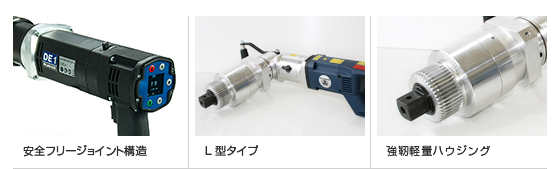

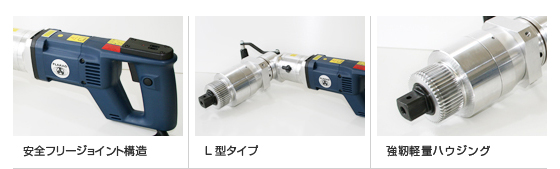

「360度回転する安全フリージョイント構造」
ハンドルと出力部分の間はフリージョイントを採用
しているので反力で手元がねじれず安全!
ハンドルを任意の位置において作業ができます。

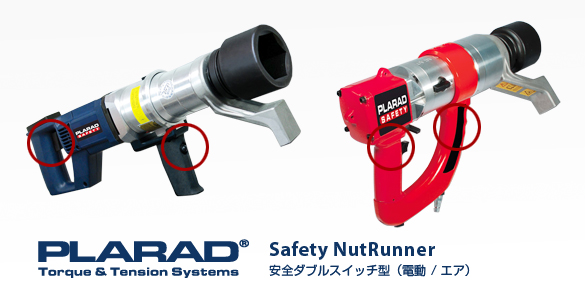

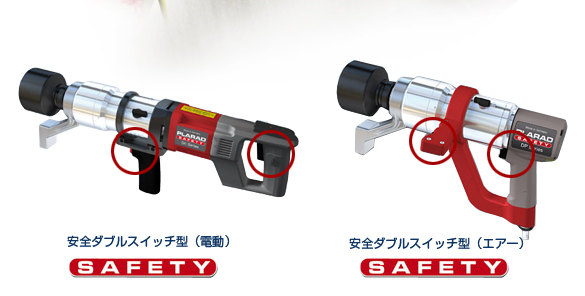

「全機種に安全取手が標準装備」
プララドは安全性を最も重視しており、
持ちやすい取手が標準装備です。
エアートルクレンチ

ナットランナーのトルク設定99段階

トルク設定はデジタル表示で「99段階」に設定
でき高精度トルク管理。
エア式は別置き型の精密レギュレーター設定)

また反力受けは、ジュラルミン製(強靭軽量合金)
を採用し、非常に軽量コンパクト。

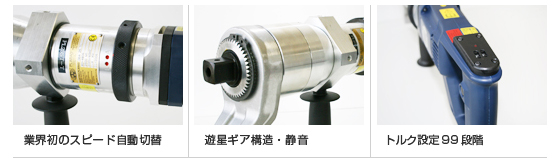

ナットランナー・電動トルクレンチの特長

電動トルクレンチ L型

ナットランナー(プララド・スピードトルクレンチ)の特長

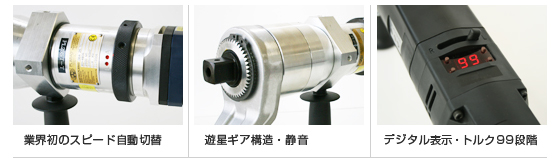

[ 1. 業界初の高低速自動切替構造でハイスピード ]
本体には専用LSIのマイコンとクラッチが内蔵しており出力回転数
が高低速に自動で切替わるフルオート機構。(構造特許申請中)
ボルトの締付け速度は油圧トルクレンチの約30倍(当社比)
[ 2. 無振動と静粛性 65dB ]
インパクトレンチのような打撃機構が無いので無振動で大変静粛(65-77dB)です。
夜間のボルト締め作業でも安心して作業ができます。
さらに360度回転する「安全フリージョイント構造」のため反力で手元がねじれず
ハンドル位置を安全に確保して作業ができます。
[ 3. トルク99段階 ・締付繰返し精度±5% ]
トルク設定は99段階。繰返し精度±5%の均一に高精度トルク管理。
複数のボルトを一気に締結する時に威力を発揮します。
ボルト:〜M60、最大トルク:〜12,000Nmまでラインナップ。
[ 4. 信頼ある多数の納入実績 ]   [納入実績一覧]

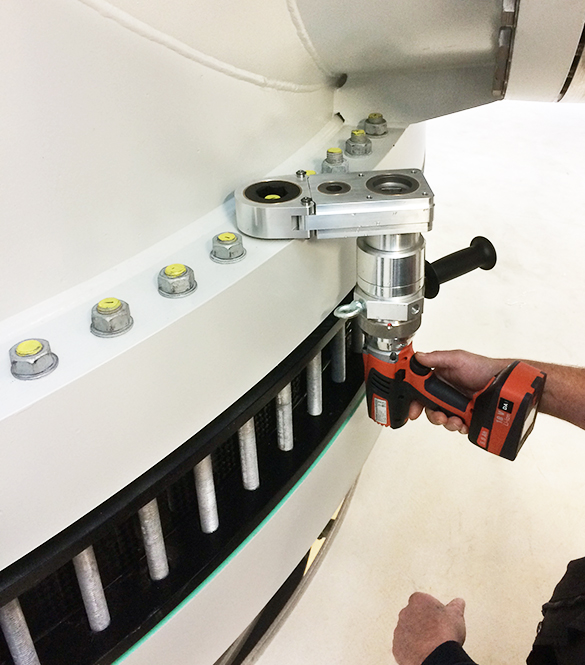

○風力発電設備の風車組立と建設
○送電線鉄塔の多数のボルト締結
○クレーンや建設機械の組立
○火力・原子力発電所内の機器のメンテナンス

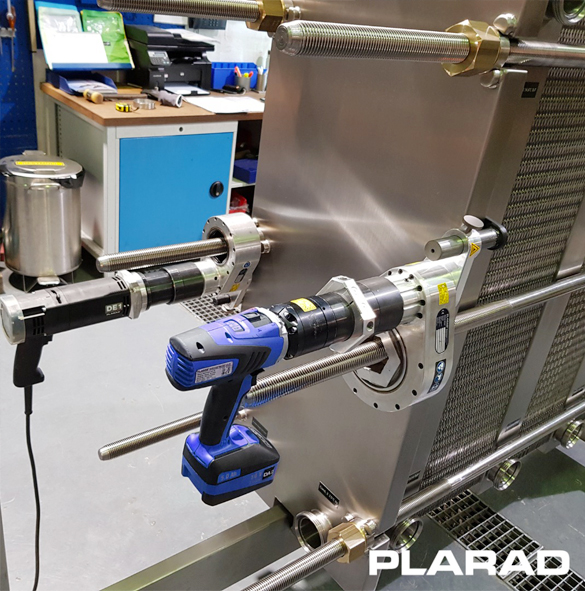

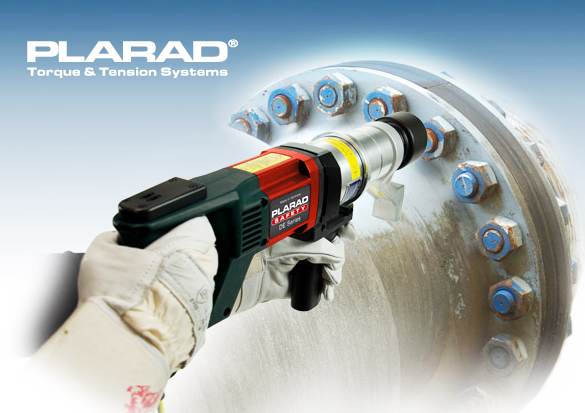

○化学工場内の多数のフランジのボルトや熱交換器カバーのメンテナンス
○大型トラックのタイヤ交換

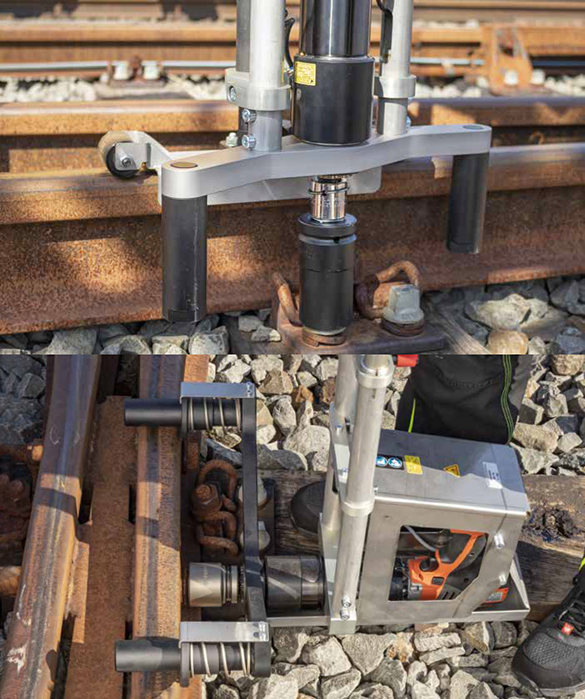

○鉄道車両の夜間のメンテ作業
○自衛隊の戦車や建機のキャタピラーメンテナンス
PDFカタログ
電動トルクレンチ
コードレス電動トルクレンチ カタログ 【2014.10月改訂 NEWモデル】
エアトルクレンチ

電動トルクレンチ(ナットランナー)の仕様

電動型 機種 出力トルク
( Nm )
出力軸
( mm )
毎分回転数
( rpm )
重量
( kg )
タイプ
PL08ST-T 300-800 19口 80 6.5 自動型
PL08STM-T 300-800 64 5.9 マニュアル
PL12ST-T 400-1,200 25.4口 41 6.7 自動型
PL12STM-T 350-1,200 33 6.1 マニュアル
PL17ST-T 600-1,700 25.4口 33.8 7.8 自動型
PL17STM-T 400-1,700 27 7.2 マニュアル
PL28ST-T 1,200-2,800 25.4口 12.9 9.4 自動型
PL28STM-T 500-2,800 10.5 8.9 マニュアル
PL47ST-T 1,700-4,700 38.1口 8.3 10.2 自動型
PL47STM-T 800-4,700 6.7 9.3 マニュアル
PL65ST-T 2,000-6,500 38.1口 7.6 13.9 自動型
PL65STM-T 1,000-6,500 6.1 13.0 マニュアル
PL80ST-T 2,800-8,000 38.1口 6.3 18.2 自動型
PL80STM-T 1,500-8,000 5.0 17.4 マニュアル
PL120STM-T 2,000-12,000 38.1口 3.4 36.0 マニュアル

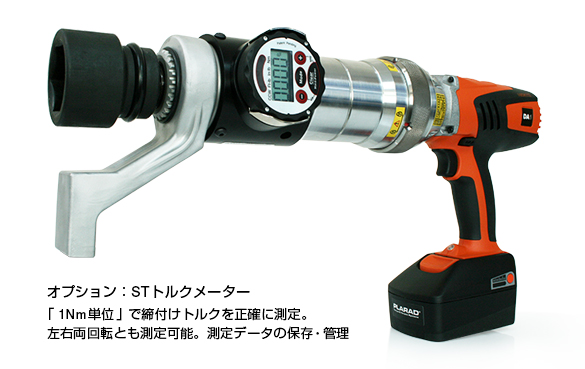

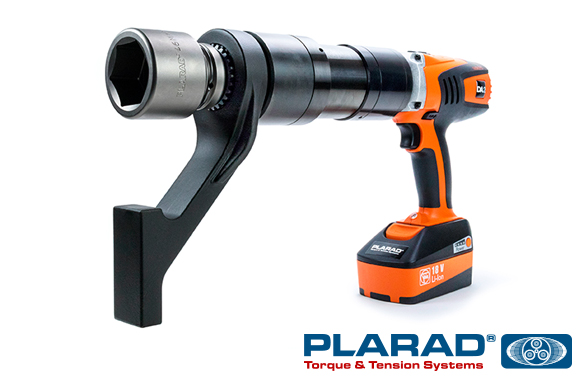

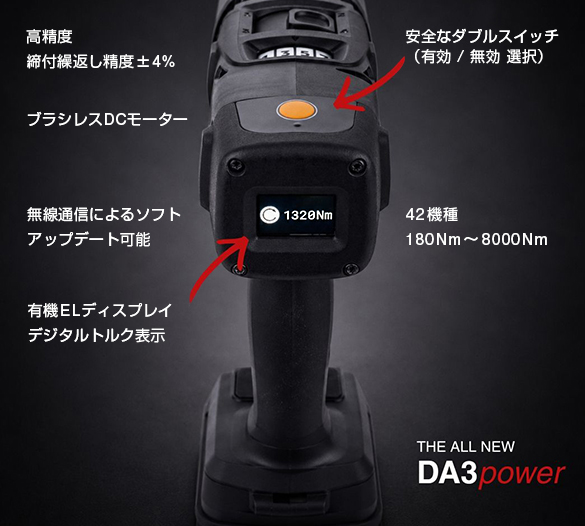

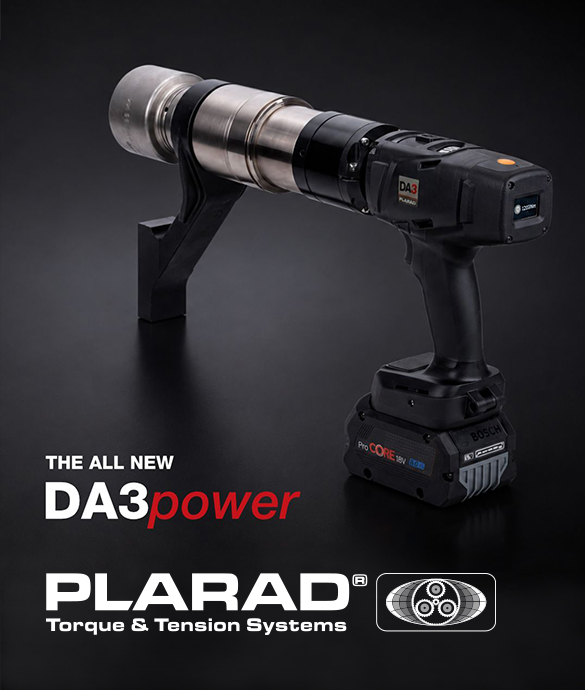

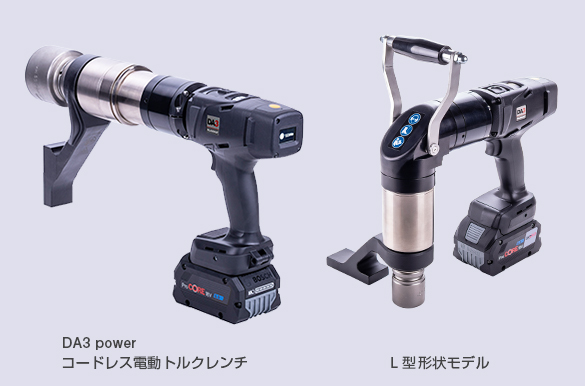

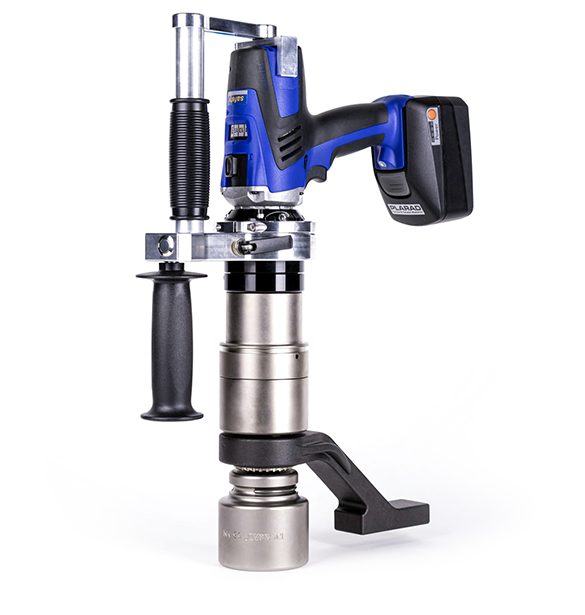

コードレス電動トルクレンチ(バッテリー型)

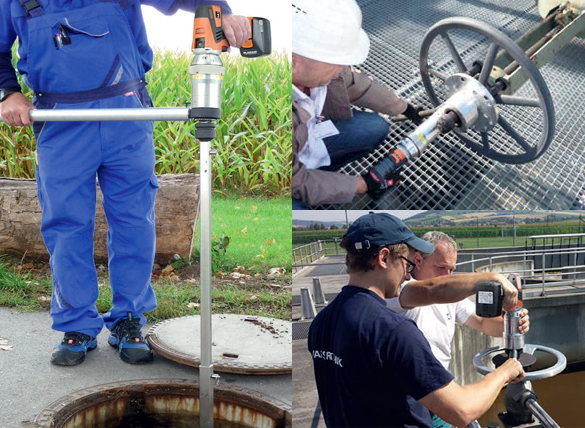

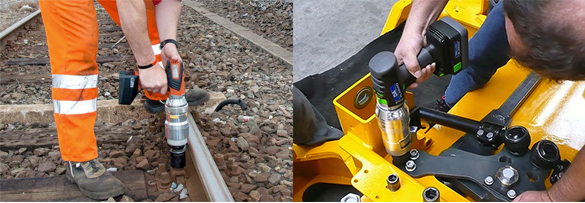

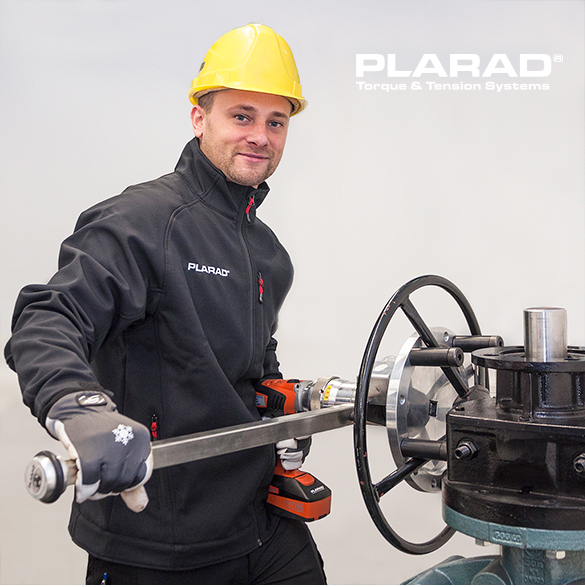

コードレス電動レンチの使用事例


コードレス電動トルクレンチ(バッテリー型)

電動型 機種 出力トルク
( Nm )
出力軸
( mm )
毎分回転数
( rpm )
重量
( kg )
タイプ
PL05ST-CL 100-550 19口 117.2 5.1 充電型
PL10ST-CL 160-1,000 25.4口 58.0 5.2 充電型
PL13ST-CL 160-1,300 25.4口 48.3 6.2 充電型
PL30ST-CL 170-3,000 25.4口 19.2 7.9 充電型
PL47ST-CL 500-4,700 38.1口 12.5 10.4 充電型
* コードレス電動トルクレンチ(バッテリー型)は、締付繰返し精度±4%
* トルク設定 60段階
* LED電池残量表示機能付き

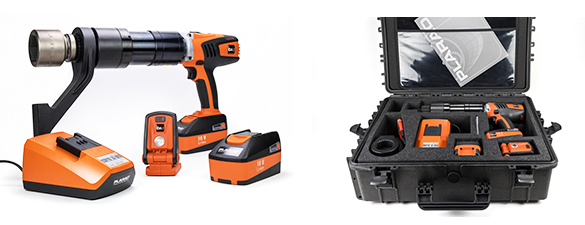

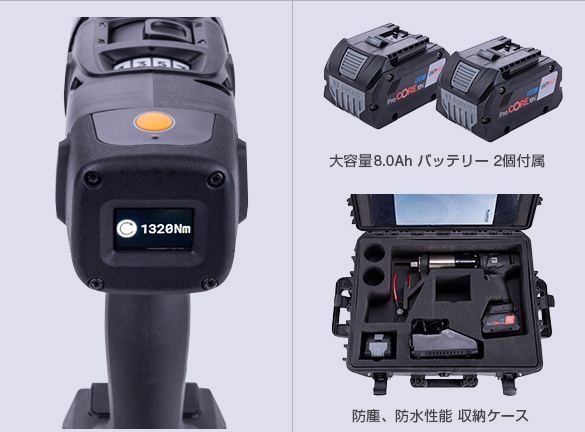

* 標準で専用充電器1台とバッテリーが2個付属します。(充電器は100V充電)

 バッテリー仕様 電池パック:18V 容量4.0Ah(リチウムイオン電池)
 専用充電器:電源 AC100V 50/60Hz

エアートルクレンチ(エアーナットランナー)の仕様

エア型 機種 出力トルク
( Nm )
出力軸
( mm )
毎分回転数
( rpm )
重量
( kg )
タイプ
PL03STA-T 70-300 19口 320 5.3 自動型
PL03STAM-T 40-300 165 4.6 マニュアル
PL08STA-T 120-800 19口 92 5.7 自動型
PL08STAM-T 60-800 52 4.9 マニュアル
PL12STA-T 200-1,200 25.4口 43.3 5.8 自動型
PL12STAM-T 80-1,200 27 5.0 マニュアル
PL17STA-T 200-1,700 25.4口 38 6.5 自動型
PL17STAM-T 110-1,700 21 6.0 マニュアル
PL28STA-T 600-2,800 25.4口 15 8.6 自動型
PL28STAM-T 200-2,800 7.0 7.7 マニュアル
PL47STA-T 1,000-4,700 38.1口 10 9.3 自動型
PL47STAM-T 300-4,700 5.3 8.6 マニュアル
PL65STA-T 1,300-6,500 38.1口 8.0 13.3 自動型
PL65STAM-T 400-6,500 4.3 11.8 マニュアル
PL80STAM-T 500-8,000 38.1口 3.6 16.2 マニュアル
PL120STAM-T 1,200-12,000 38.1口 2.2 32 マニュアル
・自動型 と マニュアル型 と L型の3タイプあります。
・電動式は200Vが標準推奨機です。 定格電力:1450W (200V 8A)
・100V仕様は最大出力が15%低下します。

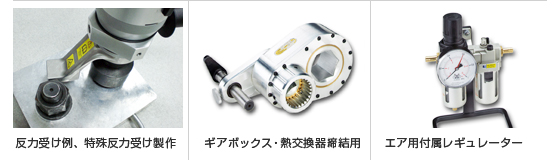

・特殊反力受けの製作も可能です。

・ボルトの本数が多く、長時間の連続使用の場合はエア型がお勧めです。

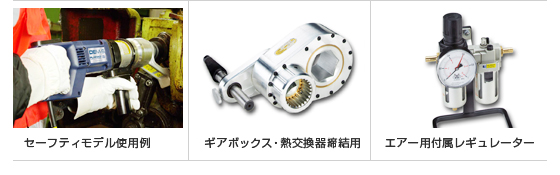

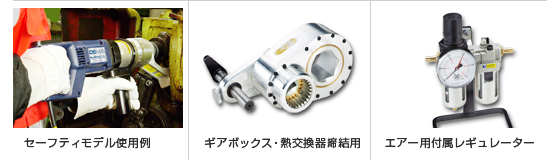

・エア型は【精密レギュレーター、ルブリケータ、エアーフィルター】の3点セット標準装備。
・必要エア圧: 0.6MPa(6bar)、エア流量は 600L/分以上が必要です。

【 ご注意 】
・ ナットランナーは一次締め用ですので増し締め目的には使用できません。
・ 締付けトルクは、ボルトサイズや締結部材によって影響を受けますのでお客様の
 実部材で作業前にお試しの上、ご使用下さい。
・ トルク値は弊社トルク試験機でのISO基準ボルトでの測定値です。
* 仕様については予告なく変更する場合がございます。詳細図はお問い合わせください。

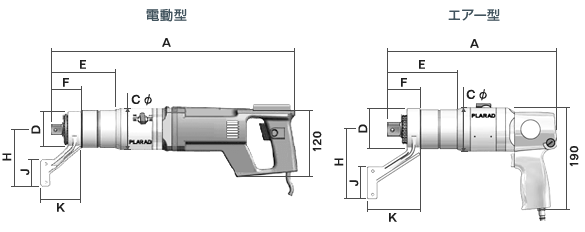

ナットランナー寸法表

寸法表 (mm)
機種 仕様 A C D E F H J K
PL03STA-T エア 318 82 74 89.5 59 109 48 80
PL08ST-T 電動 484 82 74 126.5 57.5 110 50 80
PL08STA-T エア 355 82 74 127 58
PL12ST-T 電動 488 82 74 130.5 61.5 130 60 100
PL12STA-T エア 359 82 74 131 62
PL17ST-T 電動 500 82 93 131.5 61.5 130 60 100
PL17STA-T エア 372 82 93 132 62
PL28ST-T 電動 544 82 98 145.5 71.5 170 60 130
PL28STA-T エア 406 82 98 170 73 170 60 110
PL47ST-T 電動 568 82 99 191 83.5 170 60 130
PL47STA-T エア 439 82 99 191 84
PL65ST-T 電動 597 82 120 264 98 190 80 150
PL65STA-T エア 473 82 120 260 98.6
PL80STM-T 電動 635 82 110 302 102 190 80 150
PL80STAM-T エア 471 82 110 302 102
PL120STM-T 電動 627 82 170 330 113 220 90 180
PL120STAM-T エア 568 82 170 360 113 220 90 180
* マニュアル型の寸法は全長A寸法のみ37mm小さくなります。
* 仕様については予告なく変更する場合がございます。詳細図はお問い合わせください。

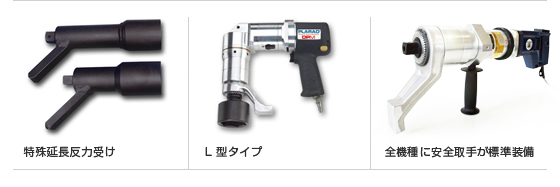

ナットランナー

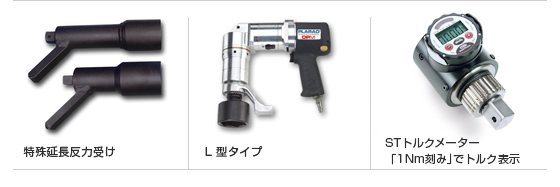

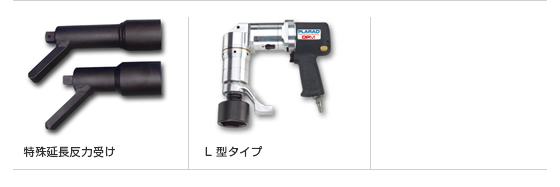

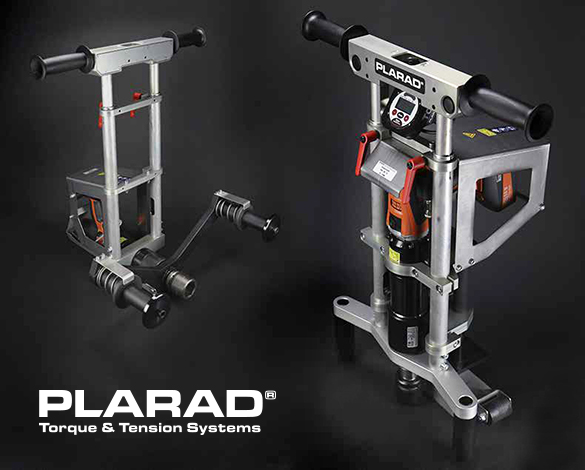

特殊反力受け・L型タイプ
